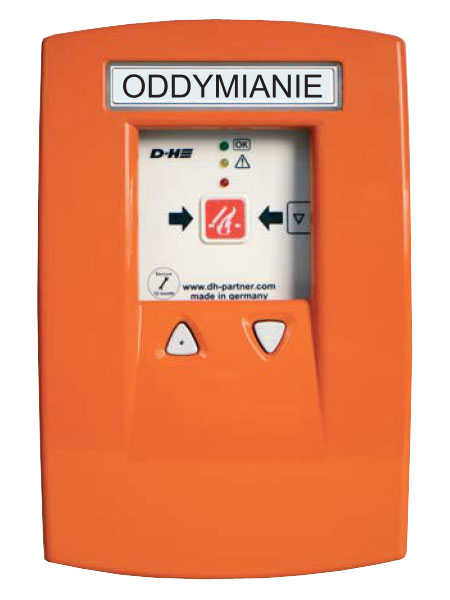

D+H RZN 4503-T :

Centrala oddymiania kompaktowa z wbudowanym przyciskiem oddymiania i przewietrzania 3A, pomarańczowa

Informacje o produkcie:

• kompaktowe urządzenie sterujące systemem
• oddymiania i przewietrzania
• zintegrowane przyciski oddymiania i wentylacji
• odporna konstrukcja aluminiowej obudowy
• 1 linia, 1 grupa
• prąd wyjściowy do 3A
• komfortowe funkcje dla codziennej wentylacji

Centrala systemu oddymiania z przyciskami RZN 4503-T przeznaczona jest do stosowania w małych pomieszczeniach np. na klatkach schodowych. Centrala wyposażona jest w zintegrowany przycisk oddymiania umieszczony na obudowie. RZN 4503-T posiada wysoki standard wyposażenia oraz wygodę obsługi. Oprócz diagnostycznych i wewnętrznych wskaźników uszkodzenia, w standardzie posiada zintegrowany serwisowy miernik czasu (tzw. service timer) do kontroli częstotliwości okresów konserwacji. Istnieje możliwość załączania różnych funkcji, np. dla alarmu i uszkodzenia oraz określenia limitu czasu wentylacji i ograniczenie wysuwu napędu (stopnia otwarcia klapy / okna do wentylacji).

Parametry:

• posiada dopuszczenia zgodne z EN 12101-9 i 10
• kompaktowa budowa, dla całkowitego prądu napędów do 3A
• stabilizowane napięcie wyjściowe
• zintegrowany przycisk oddymiania
• zintegrowany przycisk przewietrzania, może być wyłączony
• możliwość podłączenia do 8 przycisków oddymiania i 14 czujek pożarowych
• dozwolone stosowanie jedynie czujek dopuszczonych przez D+H
• możliwość przełączania funkcji bezpieczeństwa systemu ddymiania:
• uszkodzenie = alarm, resetowanie systemu oddymiania oraz zdalne
• resetowanie czujek dymowych
• 2 dowolnie programowalne bezpotencjałowe styki NO/NC
• możliwość przyłączenia czujek deszczu lub wiatrowo-deszczowych bez stosowania dodatkowych modułów
• zamykana aluminiowa osłona do montażu natynkowego
• możliwość podłączenia optycznych i akustycznych urządzeń sygnalizacji zadziałania
• 72 godziny awaryjnego zasilania w przypadku przerwy w zasilaniu sieciowym
• ochrona przed nadmiernym rozładowaniem akumulatora i kontrola jego stanu
• dzięki specjalnej elektronice potrzebny tylko jeden akumulator 12 V (typ 3A)
• przyciski oddymiania i przewietrzania, napędy okienne, automatyczne czujki pożarowe oraz sterowanie automatyką pogodową i regulacja temperatury w pomieszczeniu dostępne jako akcesoria w ofercie D+H
• system monitorowania przewodów pod kątem występowania zwarcia i przerwania.

Dane techniczne:

• zasilanie: ~230 V/50Hz, 90VA
• wyjście: =24VDC(21,6...26,4V),maks.3A
• stopień ochrony: IP 30
• zakres temp.: od -5°C do +55°C
• wymiary (SxWxG[mm]) 156 x 235 x 82
• kolor ramy: RAL7035, szary (dolna część)
• rodzaj pracy:
  • monitorowanie: praca ciągła
  • alarm/wentylacja: praca krótkotrwała

Przykład zastosowania:

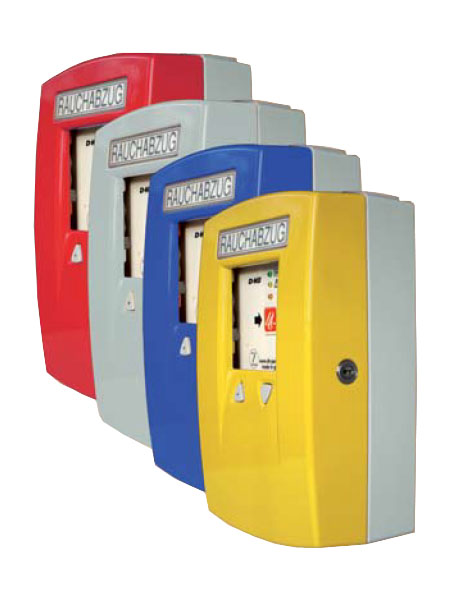

Porównanie produktów:

• Typ: RZN 4503-T (nr art. 30.107.30), waga 1.40 kg - kolor pokrywy: pomarańczowy
• Typ: RZN 4503-T/G (nr art. 30.107.40), waga 1.40 kg - kolor pokrywy: szary
• Typ: RZN 4503-T/B (nr art. 30.107.50), waga 1.40 kg - kolor pokrywy: niebieski
• Typ: RZN 4503-T/Y (nr art. 30.107.30), waga 1.40 kg - kolor pokrywy: żółty
• Typ: RZN 4503-T/R (nr art. 30.107.30), waga 1.40 kg - kolor pokrywy: czerwony
• KK 4503 (nr art. 30.107.90), waga 0.20 kg - Adapter koryta kablowego
