AWZ513 PULSAR:
AWZ513 PULSAR

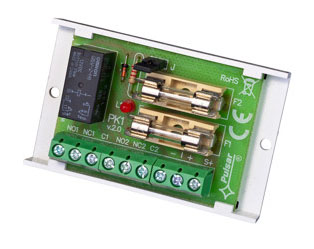

Moduł przekaźnikowy PK1 - AWZ 513 PULSAR
Moduł przekaźnikowy przeznaczony jest do stosowania w instalacjach nisko-napięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych SSWiN, kontroli dostępu KD. Może być stosowane do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Moduł zapewnia pełną separacje galwaniczną zasilania (sygnału wyzwalania) i źródeł zasilania odbiorników. Moduł posiada zabezpieczenie przeciwzwarciowe (SCP) w obwodzie przekaźnika, cewki oraz optyczna sygnalizację stanu.
Dane techniczne:
- Obudowa brak, konstrukcja typu “open-frame”, IP00
- Wymiary W=70, L=43, H=20 [mm, +/-2]
- Waga netto/brutto 0,04 / 0,06 [kg]
- Montaż taśma montażowa lub wkręt montażowy x 2
- Napięcie zasilania cewki 10÷14V DC (-/+5%),
- Prąd sterowania cewki 25mA@12VDC
- Rezystancja cewki 450 W (-/+10%)
- Moc cewki 350mW
- Ilość przekaźników 1
- Maksymalne napięcie łączeniowe 30Vdc /50Vac max.
- Maksymalny prąd łączeniowy 2A max.
- Maksymalna moc łączeniowa 60W/100VA
- Styki przekaźnika C/NC/NO x2
- Czas załączenia/wyłączenia 6ms/5ms (-5%/+5%)
- Zabezpieczenie przeciwzwarciowe (SCP, OCP) 2,0A F, 0,5A F bezpieczniki topikowe
- Zabezpieczenie przeciążeniowe (OLP) brak
- Zabezpieczenie nadnapięciowe (OVP) brak
- Zabezpieczenie przepięciowe brak
- Akustyczna sygnalizacja pracy brak
- Optyczna sygnalizacja pracy diody LED: stan zasilania cewki
- Warunki pracy II klasa środowiskowa, -10°C÷ 40°C
- Certyfikaty, deklaracje CE, RoHS
- Uwagi wyprowadzenia na złączach f 0,41÷1,63 (AWG 26-14)
Cena netto:16.26 zł
Cena brutto:20.00 zł
